В этой статье распишу о том какие методы развертывания Veeam Backup & Replication можно использовать для своей инфраструктуры. Каждый из них имеет свои преимущества и недостатки.

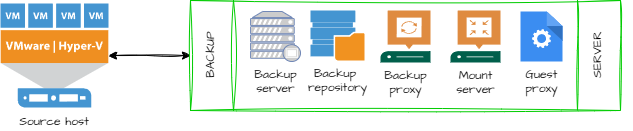

Простое развертывание

Скажу сразу что этот метод используется довольно часто, потому как тут не надо особо о чем-то думать, просто установил и работает. Но в дальнейшем могут появиться проблемы с нагрузкой на сервер резервного копирования.

Если у вас небольшая инфраструктура, то вы можете воспользоваться методом простого развертывания Veeam Backup & Replication, все службы необходимые для работы с резервными копиями можно установить на одном Windows сервере.

Кстати рекомендуется при использовании метода простого развёртывания использовать виртуальный сервер Windows. Это даёт вам возможность использовать транспортный режим Virtual appliance и, как следствие, передача данных не будет идти по сети.

При простом развёртывании на сервере Veeam Backup & Replication используются следующие сервисы:

• Сервер резервных копий, который управляет задачами резервного копирования
• Прокси-сервер резервного копирования, который обрабатывает задачи и пересылает трафик резервного копирования
• Репозиторий резервных копий по умолчанию. Во время установки Veeam Backup & Replication находит в системе диск с максимально свободным дисковым пространством, и использует его как репозиторий по умолчанию. На этом диске создается директория Backup, где хранятся все файлы резервных копий.
• Сервер монтирования, необходимый для восстановления файлов гостевой ОС
• Прокси-сервер гостевого взаимодействия, необходимый для работы с приложениями, индексации гостевой файловой системы и обработки журнала транзакций

При использования простого развертывания сразу после установки Veeam Backup & Replication готов для использования, нужно будет лишь добавить целевые хосты для резервного копирования.

При таком подходе все данные резервных копий хранятся на том же сервер где установлен Veeam Backup & Replication. Если же у вас большая инфраструктура, где ресурсов одного сервера Veeam Backup & Replication недостаточно для работы, рекомендуется использовать расширенный сценарий развертывания.

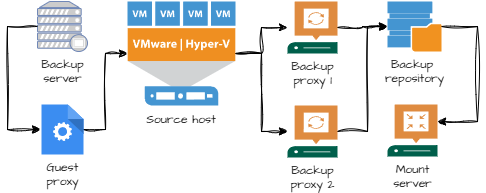

Расширенное развертывание

При спользовании простого развертывания в среде с большим количеством серверов, виртуальных машин нагрузка на сервер может быть огромной, что в итоге может привести к замедлению создания резервных копий.

При использовании расширенного сценария развертывания нагрузка перемещается на выделенные сервера для разных компонентов Veeam Backup & Replication. Т.е. тут уже в отличии от простого развертывания используется несколько серверов (виртуальных машин). Сам сервер где установлен Veeam Backup & Replication становится менеджером для всех остальных компонентов.

Расширенное развертывание включает в себя следующие компоненты:

• Сервер резервных копий, который управляет задачами резервного копирования. Используется как центр настройки и управления инфраструктурой резервного копирования.
• Прокси-сервер резервного копирования, который обрабатывает задачи и пересылает трафик резервного копирования
• Репозиторий резервных копий где хранятся файлы резервного копирования
• Выделенные серверы монтирования, необходимые для восстановления файлов гостевой ОС виртуальной машины и элементов приложений в исходное местоположение
• Выделенные прокси-сервера гостевого взаимодействия, необходимые для работы с приложениями, индексации гостевой файловой системы и обработки журнала транзакций

Преимуществом использования расширенного сценария развертывания является масштабируемость. В дальнейшем при расширении вашей инфраструктуры вы легко можете добавить еще по паре узлов необходимых компонентов, что приведёт к снижению нагрузки на существующие, вместо того чтобы дублировать сами сервера резервного копирования.

При использовании нескольких прокси-серверов Veeam Backup & Replication динамически распределяет траффик между ними. Вы конечно можете задать конкретный прокси-сервер для задачи, но тем не менее Veeam Backup & Replication может выбрать сам. Конечно сами прокси-сервера должны иметь доступ к необходимым хостам и также доступ к репозиторию.

Использование расширенного сценария развертывания будет идеальным выбором для работы вне основной площадки. Например, вы имеете второй резервный дата-центр, куда время от времени необходимо восстанавливать резервные копии. В таком случае вам в резервном дата-центре необходимо будет всего лишь установить компонент прокси-сервера. При запуске задачи прокси-сервер с основного дата-центра создаст связь с резервным. Но конечно тут создаётся нагрузка на канал связи между дата-центрами, так что возможно лучшим вариантом будет использовать распределенное развертывание.

Чтобы прокси-сервер не брал на себя много можно настроить максимальное количество конкурентных задач для прокси-серверов.

Ну и конечно еще одно преимущество - это то, что при недоступности одного прокси-сервера для задач могут использоваться другие, что в итоге не приведёт к простою.

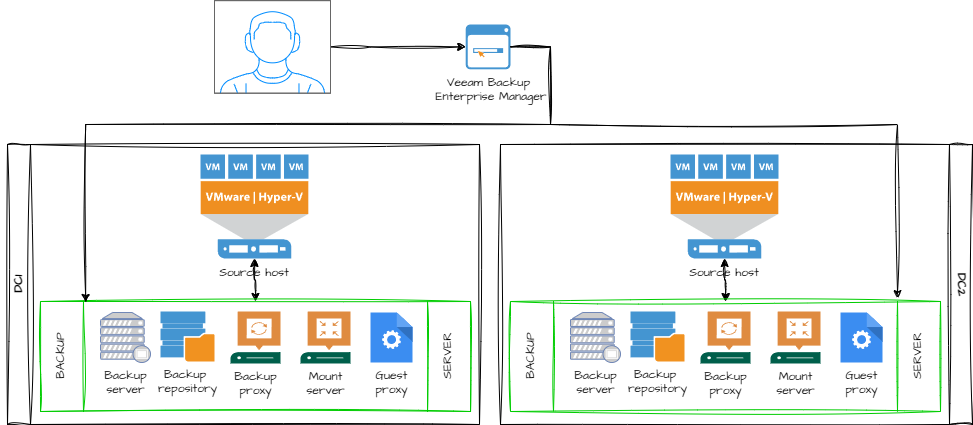

Распределенное развертывание

Этот метод рекомендуется использовать для большой инфраструктуры, с географически распределёнными дата-центрами. В таком случае на каждой площадке устанавливается Veeam Backup & Replication используя расширенное развертывание или простое развертывание и все сервера Veeam Backup & Replication управляются уже через Veeam Backup Enterprise Manager посредством web-интерфейса.

Veeam Backup Enterprise Manager получает доступ ко всем событиям и данным конкретных узлов Veeam Backup & Replication, что позволяет вам управлять и мониторить все распределённые узлы Veeam Backup & Replication в одном месте, что конечно же удобно в первую очередь. Также это даёт преимущество в поиске резервной копии для конкретного сервера (виртуальной машины) если вы не знаете на каком узле Veeam Backup & Replication была сделана резервная копия. Просто делаете поиск VM в Veeam Backup Enterprise Manager и он сам найдёт его среди всех узлов Veeam Backup & Replication.

Также при использовании Veeam Backup Enterprise Manager нет необходимости ставить лицензии на каждый узел Veeam Backup & Replication, вместо этого вы можете добавить все лицензии в Veeam Backup Enterprise Manager и уже оттуда присвоить эти лицензии узлам Veeam Backup & Replication.

Также устанавливая плагин vSphere Web Client вы получаете возможность мониторить состояние виртуальной инфраструктуры в Veeam Backup Enterprise Manager.
